【案例】马栏河污水处理厂（一期）设备设施更新改造工程项目

（3）絮凝

絮凝反应区采用推流式反应器。推流反应器流动方向上的过流面积应保持恒定。通过实验测试或经验来决定所需的停留时间和能量投入要求。絮凝采用水力反应形式，具有足够的能量输入，以满足絮凝反应所需的速度梯度。絮凝反应区底部设泥斗和放空阀。

（4）气浮

混凝和絮凝之后，水将流入气浮区。在该区域，在絮凝阶段形成的矾花将附着在微气泡上，并被气泡带到水面。澄清水流过一层多孔集水板后，通过一个出水堰离开处理单元进入出水渠。

气浮池漂浮的矾花集聚到水面上，形成了厚的污泥层，可通过机械刮泥系统或水力排泥方式将集聚的污泥推入到污泥收集槽。溶气释放器安装于气浮区的入口端水下适当的深度，配合特殊设计的导流墙，可保证气水充分混合，保证水自气浮区入口端以均衡的能量进入气浮区。

气浮区底部设有PVC收水板，收水板上开有收水孔，该收水板是特殊设计的专利产品，采取适宜的尺寸和分布，开孔呈近大远小、近密远疏的布局，以保证收水板可以均匀的收水，避免短流。

（5）溶气系统

溶气系统由高压循环泵、溶气罐、空压机、溶气释放器组成。

气浮所需要的微气泡由空气饱和加压循环水在释压过程中产生。该循环水是利用一部分气浮出水，通过循环泵加压后，在一个特殊设计的压力式饱和罐中与空气反应形成气水饱和液。释压过程通过一个固定在集流管上的具有专利技术的溶气释放头完成，能产生大量的直径约为40µm的微型气泡。该集流管位于气浮阶段的入口处。

3、技术工艺/装备特点

1）DN反硝化生物滤池

¡ 与传统的活性污泥法相比，占地面积可节省70%；

¡ 处理负荷高，反硝化滤速可高达 30m/h以上；

¡ 采用重质生物滤料，挂膜量大，污染物去除效果好；

¡ 模块化设计，便于进一步提标改造；

¡ 全球范围内已有多个应用案例；

2）CN除碳硝化生物滤池和N硝化生物滤池

¡ 与传统的活性污泥法相比，占地面积可节省70%；

¡ 采用重质生物滤料，挂膜量大，污染物去除效果好；

¡ 处理负荷高，滤速可高达16m/h；

¡ 模块化设计，便于进一步提标改造；

¡ 全球范围内已有多个应用案例；

3）高速气浮池

¡ 应用于给水处理时，可处理低至0℃的低温地表水；

¡ 应用于污水深度处理时，出水总磷可低至0.3mg/L以下、出水浊度低；

¡ 上升流速可达20~30m/h，是传统气浮池的2-3倍；

¡ 无需投加絮凝剂或仅少量投加；

¡ 可耐瞬间高浊高至200NTU；

¡ 可应用于污水处理深度处理、生物滤池反洗废水排放以及给水预处理等多种应用场景；

¡ 全球范围内已有多个应用案例；

4、应用工业领域

城市污水处理、工业废水处理、工业园区废水处理等多个领域

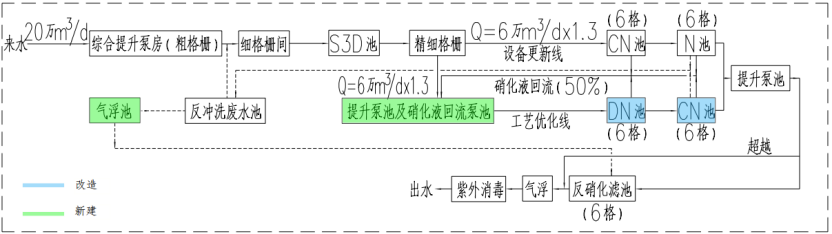

工艺/装备流程图

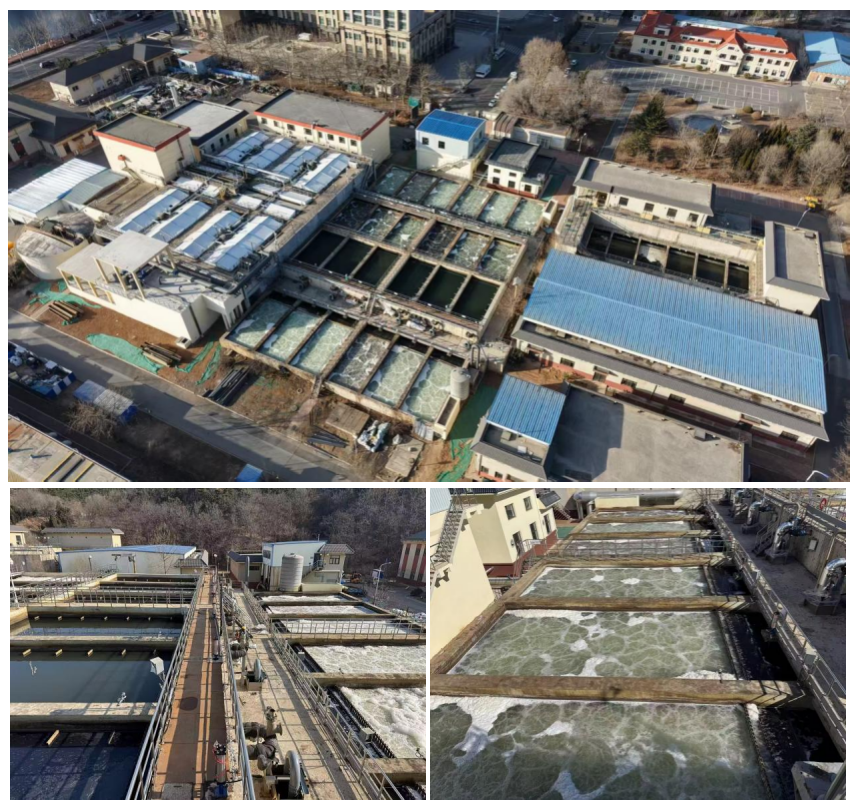

厂区/项目地全景照片及主要工艺设备照片
