膜分离浓缩工艺：超滤系统（PVDF外压式中空纤维膜组件、自清洗过滤器），反渗透系统（RO膜组件、段间增压器、保安过滤器），纳滤分盐系统（纳滤膜组件、能量回收装置），弱酸阳床，螯合阳床。
分盐工艺：纳滤装置、高压纳滤泵。
MVR工艺：冷凝水换热器、不凝气预热器、蒸汽预热器、降膜蒸发器、降膜压缩机、强制循环结晶器、强制循环分离器、强制循环加热器、管道除沫器、晶浆旋流器、增稠器、离心机、沸腾硫化床干燥机、旋风除尘器、湿式除尘器、自动吨袋包装机、循环冷却塔、冷冻换热器、芒硝结晶器、螺杆式冷冻机组、冷冻换热器、冷冻结晶器、蒸发表冷器。
自控与监测系统：PLC 分布式控制、在线水质监测、智慧水务平台。
2、技术工艺/装备原理
（1）预处理工艺
双碱法除硬：通过投加液碱和碳酸钠，与水中钙、镁离子反应生成碳酸钙、氢氧化镁沉淀，降低水硬度。
臭氧催化氧化：在催化剂作用下，臭氧分解产生强氧化性羟基自由基，断裂难降解有机物化学键，降低 COD。
多介质过滤：利用石英砂、无烟煤等滤料的截留作用，去除水中悬浮物和胶体杂质。
（2）膜分离浓缩工艺
超滤（UF）：通过PVDF中空纤维膜的筛滤作用，截留大分子有机物、微生物等，保护后续反渗透膜。
反渗透（RO）：在高压作用下，水分子透过反渗透膜，盐类、污染物被截留，实现水盐分离。
纳滤（NF）：利用膜对一价离子高透过性、二价离子高截留性的特性，分离氯化钠和硫酸钠。
（3）分盐工艺
纳滤分盐：基于纳滤膜对氯离子（一价）和硫酸根离子（二价）的选择性分离，使氯化钠富集于产水侧、硫酸钠富集于浓水侧。
（4）蒸发结晶工艺
MVR 蒸发结晶：压缩二次蒸汽提升温度和压力，作为加热热源蒸发浓盐水，使盐类达到过饱和析出结晶。
冷冻结晶：降低硫酸钠浓液温度，利用其低温溶解度降低的特性，析出十水芒硝（硫酸钠结晶）。
（5）污泥处理工艺
重力浓缩：依靠重力使污泥颗粒沉降，降低含水率；板框压滤通过机械加压，截留污泥固体，脱水至含水率≤60%。
加药系统：投加 PAC/PAM 促进污泥絮凝，投加除硅剂（偏铝酸钠）、除氟剂与对应离子反应生成沉淀去除杂质。
（6）自控监测
通过 PLC 采集设备运行数据和在线仪表（pH、TDS、COD 等）监测值，自动调节工艺参数，保障系统稳定运行。
3、技术工艺/装备特点
（1）预处理工艺及装备
双碱法除硬+高效沉淀池：除硬效率高（出水硬度可降TDS降至50~100mg/L），适应高硬度工业废水；装备集成混合、反应、沉淀功能，结构紧凑，污泥产量少，搅拌器变频可调，刮泥机运行稳定。
臭氧催化氧化：强氧化性破解难降解COD，去除率达40%；装备配高效溶气装置，臭氧利用率高，尾气破坏器确保达标排放，催化剂寿命长。
V型滤池+多介质过滤：过滤精度高，反洗采用气水联合方式，节水节能；装备自动化程度高。
（2）膜分离浓缩工艺及装备
超滤（UF）：PVDF外压式膜抗污染、耐化学腐蚀，净产水量145m3/h·套，净通量达43L/m²·h，回收率＞92%；装备含在线化学清洗（CEB）系统，维护便捷。
反渗透（RO）：抗污染膜脱盐率≥97%，TDS可从5000mg/L降至250mg/L；高压泵变频控制，段间增压泵保障压力稳定，保安过滤器有效保护膜元件。
纳滤（NF）：分盐精准；装备两级设计，适配盐硝比波动，能量回收装置降低能耗。
（3）分盐工艺及装备
纳滤分盐：适应盐硝比范围广，分盐后氯化钠满足GB/T 5462-2015 《工业盐》工业干盐二级标准、GB/T 5462-2015氯碱行业氯化钠指标；硫酸钠满.GB/T 6009-2014《工业无水硫酸钠》标准中Ⅰ类盐合格品以上标准，装备结构模块化，可灵活调整运行参数，减少杂盐产生。
（4）蒸发结晶工艺及装备
MVR蒸发结晶：回收二次蒸汽，能耗低，运行成本低；压缩机耐腐，蒸发器管程采用高品质材质，抗结垢。
冷冻结晶：针对硫酸钠低温溶解度特性，结晶纯度高，芒硝含水率＜5%；冷冻机组调温精准，冷器换热效率高，适配高盐浓液降温。
（5）污泥处理系统
板框压滤机：脱水效率高，污泥含水率≤60%，泥饼便于外运处置；装备结构简单，操作便捷，冲洗系统保障滤布再生。浓缩池：中心传动刮泥机运行平稳，固体负荷高，浓缩效果稳定。
（6）加药系统
自动化程度高：药剂投加量精准可控（变频计量泵），液体药剂储罐（50m³）、固体药剂料仓（100m³）存储容量充足，适配连续运行。
多功能适配：可投加液碱、盐酸、除硅剂、除氟剂等多种药剂，满足不同预处理需求，溶药罐搅拌均匀，药剂利用率高。
（7）自控与监测系统
分布式 PLC 控制：响应速度快，各单元独立运行，故障不扩散；中控室可远程监控，数据实时上传，支持历史追溯。
监测精准全面：在线仪表（pH、TDS、COD等）精度高，安防系统（视频监控 + 电子围栏）覆盖全厂区，联动报警及时。
4、应用工业领域
再生水回用、工业园区废水治理、城镇污水资源化、盐化工与资源回收、环保督察整改项目、矿山与冶金废水处理、市政污泥处置、海水淡化配套、“无废城市”建设。

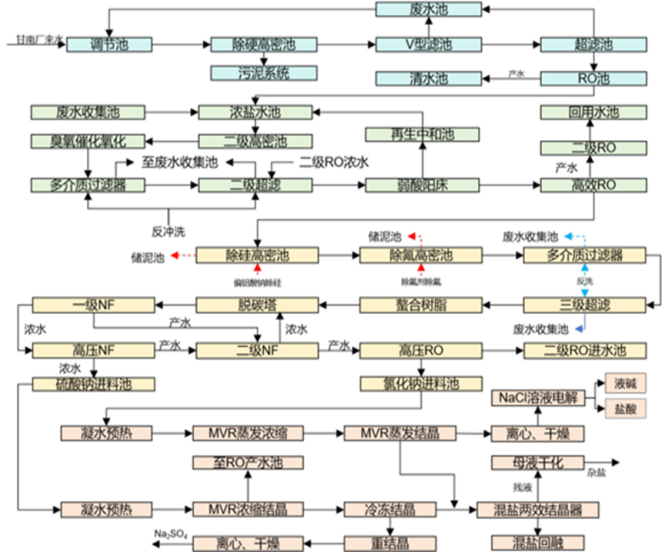

工艺/装备流程图
