【案例】鱼台县长青产业园污水处理厂建设项目

（2）除硬除硅工艺：高密池+高装填陶瓷膜+管式超滤设备结合，高效去除废水中的硬度和硅，并截留废水中悬浮颗粒、胶体等杂质，为后续脱盐工艺的稳定运行。

（3）脱盐工艺：多段RO装置（一级、二级、三级）及管式超滤设备，形成完整的深度处理体系，适配工业废水深度净化需求。

（4）蒸发结晶工艺：采用冷冻结晶+MVR+杂盐处理的工艺，保证副产盐资源化利用的同时，减少固废排放，降低运维成本。

（5）污泥处理：采用污泥预浓缩+污泥调理+板框压滤的方式，减少污泥量，降低固废处置费用。

整套系统内各装备组合科学，可针对性处理园区工业废水特性，兼顾处理效率与资源化利用潜力，操作便捷且能耗合理，符合绿色循环发展理念。

2、技术工艺/装备原理

本项目采用全零排放工艺，目前处理水量按照1万m’/d设计，主要出水指标达到《地表水环工境质量标准》(GB3838-2002)的准Ⅲ类，且全盐量≤1500mg/L，硫酸盐≤350mg/L，外排杂盐和污泥，并副产硫酸钠盐和氯化钠盐，包含膜分离系统+蒸发结晶系统+污泥处理系统，工艺优势主要是：

采用膜分离+蒸发结晶+污泥处理工艺，可将废水中的盐分资源化再利用，减少废盐处置费用，降低运营成本。

超滤工段采用高装填柱式陶瓷膜，与传统有机膜相比减少了换膜的频次，降低了企业的成本，同时也减少了废弃膜材料给环境带来的污染。

采用NF设备分理处废水中硫酸钠，可进一步实现废水的资源化再利用，降低运营成本，且能耗低、操作简便。

硫酸钠蒸发结晶系统采用冷冻结晶工艺产硫酸钠，具有操作简便、产品质量稳定等优点。

氯化钠蒸发结晶系统采用MVR工艺，能耗低，占地小，自动化、连续化程度好，劳动强度低。

3、技术工艺/装备特点

高装填柱式陶瓷膜

高装填柱式陶瓷膜以氧化铝、氧化钛、氧化锆等无机材料经过高温烧结而成的具有多孔结构的精密过滤材料，多孔支撑层、过渡层及膜层呈非对称分布。主要针对水处理领域的应用，相较于传统的管式陶瓷膜表现为有效过滤面积大、运行通量高的特点，单个膜组件有效过滤面积10-25m2，运行通量100-250L/（m2.h）。以其高装填密度、高运行通量、优质的产水、低能耗以及较长使用寿命，特别适用于地表水处理、中水回用以及零排放系统，减少了频繁换膜给企业带来的运行困扰，同时减少了废弃膜材料给环境带来的污染。

高密池除硬

高密池是一种高效的泥水分离沉淀单元，特点是集良好的机械混合、絮凝、高分子投加、澄清、污泥浓缩和污泥循环回流于一体，分离效率高、排泥水量低、工艺过程可控、占地面积小、出水浊度低、排泥水可直接进行机械脱水。由混合反应区、絮凝反应区、沉淀浓缩区、斜管（板）分离区组合而成，分别配有混合搅拌机、絮凝搅拌机、斜板或斜管、集水槽、污泥回流及排放管路等设施，达到混合、絮凝、分离、沉淀的工艺处理目的。

纳滤系统

纳滤过程是一种与膜孔径大小相关的筛分过程，以膜两侧压力差为驱动力，以纳滤膜为过滤介质，在一定压力下，当原液流过膜表面时，纳滤膜表面密布的许多细小的纳滤孔能使水及Cl-等小分子物质透过而成为透过液，而原液中体积大于膜表面纳滤孔径的SO42-则被截留在膜的进液侧，成为浓缩液，从而实现对原液的净化、分离和浓缩的目的。

冷冻结晶系统

硫酸钠冷冻结晶工艺利用的是硫酸钠在低温下溶解度的变化。在低温条件下，硫酸钠的溶解度随温度降低而显著下降，而其他杂质的溶解度变化较小。通过控制温度，可以使硫酸钠结晶出来，从而达到分离纯化的目的。

MVR蒸发结晶系统

MVR蒸发结晶系统的核心在于利用蒸汽压缩机压缩二次蒸汽，将电能转换成热能，提高二次蒸汽的焓值。这样，原本要废弃的蒸汽得到充分利用，回收潜热，提高热效率。系统通过循环利用二次蒸汽已有的热能，不需要外部生蒸汽，依靠蒸发器自循环来实现蒸发浓缩和结晶的目的，相较于传统的多效蒸发能节省90%以上的蒸汽消耗。具有能耗低，占地小，自动化、连续化程度好，劳动强度低的特点。

污泥处理系统

污泥处理系统主要采用隔膜板框压滤机，通过向封闭滤板间压入污泥达到固液分离的效果，进泥结束后再向隔膜内泵入高压水对污泥进行二次压榨。结构简单，操作维护方便。过滤压力高（通常0.4-1.6 MPa），固液分离效果显著。脱水后的泥饼含水率较低，能达到40-60%，便于减少固废排放。

4、应用工业领域

（1）核心配套莱赛尔纤维产业：作为山东省重大外资莱赛尔纤维项目的核心环保配套工程，承接该项目预处理后的工业废水（含过滤、树脂再生、设备冲洗等生产废水），为其稳定投产提供 “环保生命线” 保障，助力 30 万吨 / 年莱赛尔纤维项目（分两期建设）合规运营。

（2）园区工业废水集中处理：服务鱼台长青生物科技产业园内所有企业，收纳经企业预处理后达标 的工业废水及厂区职工生活废水，实现园区工业污水应收尽收、集中处置，破解园区企业环保难题。

（3）工业废水资源化利用：采用 “膜工艺 + 蒸发结晶” 技术，通过纳滤、冷冻结晶、MVR 蒸发等工艺，从废水中分离回收硫酸钠盐、氯化钠盐实现资源化再利用，减少废盐处置费用，降低园区企业运营成本，同时践行循环经济理念。

（4）工业环保达标保障：处理后出水达准 Ⅲ 类标准，全盐量、硫酸盐等指标符合相关要求，有效解决工业废水排放污染问题，助力园区企业满足环保排放合规要求，推动产业绿色升级，筑牢工业领域生态屏障。

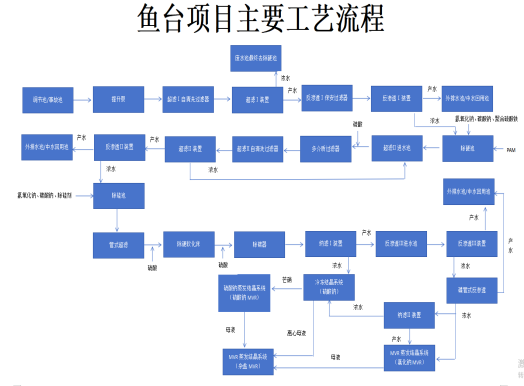

工艺/装备流程图
